【封面故事】地源热泵“第二春”

在《2023年度中国中央空调行业发展报告》数据搜集的过程中,不少冷水机组制造企业向我们表达了他们在地源热泵市场取得了长足的发展和进步。并表示,地源热泵在经历了较长一段时间的“沉寂”之后,近两年利好不断,在部分适用地区发展形势良好,增长势头不减,尤其是在一些节能改造类项目中,系统优势十分明显,备受甲方和用户的青睐,市场口碑和行业关注度持续升温。

回顾地源热泵系统在我国的发展轨迹,曾经登上过高峰,却也遭遇过跌落之难,从高速扩张到市场回落,进而逐渐沦落为暖通空调与热泵产业中的“边缘”产品。尤其是在中国中央空调行业迅速发展的这些年,地源热泵系统的表现却始终不如人意,行业的繁荣似乎忘记了这个曾经的“老大哥”。但......

查看详情
各方观点

地源热泵这两年蓬勃发展的原因是什么?

  • 浙江盾安机电科技有限公司 柳玉春:

    地源热泵近年来的蓬勃发展并非偶然,而是由多首先,全球对环保和能效的关注度不断提高。随着气候变化和环境问题日益严重,人们越来越认识到节能减排的重要性。地源热泵作为一种高效、环保的供暖和制冷技术,正好符合这一需求。它利用低位热能转化为高位热能,从而实现了能源的可持续利用。

    其次,政府对于清洁能源的政策支持也起到了关键作用,许多省市都出台了相关政策,鼓励使用可再生能源和高效节能技术,地源热泵作为其中的一种重要技术,得到了政策的大力扶持,从而推动了市场的快速发展。

    此外,地源热泵技术的不断创新和成熟也为市场的蓬勃发展提供了有力支撑。随着技术的不断进步,地源热泵的性能得到了显著提升,成本也逐渐降低,使得更多用户能够承担其安装和使用成本。

    最后,市场需求的不断增长也是推动地源热泵发展的重要因素。随着人们生活水平的提高和对于舒适生活环境的需求增加,供暖和制冷市场的需求也在不断扩大,地源热泵作为一种高效、舒适、环保的供暖和制冷方式,受到了越来越多用户的青睐。

  • 广东欧科空调制冷有限公司 朱晓广:

    地热源较为稳定且温度适中,对于热泵系统来说是一种非常好的热源,可以充分发挥出热泵供冷供热的性能。地源热泵虽然在初投资较贵,但是使用寿命都在20年以上,稳定可靠,整个生命周期下其使用成本低于其他热泵系统。此外,国家政策也在支持地源热泵的发展,例如《十四五可再生能源发展规划》中,就提出了大力发展地源热泵的要求,其他各地也都有相应的政策响应支持。

  • 深圳麦克维尔空调有限公司 黄珊:

    在采暖结构发生变化以及能源转型背景下,水(地)源热泵这两年蓬勃发展离不开政策与社会两方面综合影响。一方面,在国家政策层面,传统供热方式已不能满足低碳要求,必然会催生热泵行业的蓬勃发展;另一方面,站在客户收益角度,热泵产品相较传统采暖形式,可以实现更高能效,带来实际收益。

“双碳”和热泵等政策大背景,对于地源热泵有什么新的意义?

  • 浙江盾安机电科技有限公司 柳玉春:

    “双碳”目标和热泵政策的大背景带来了新的机遇和挑战,它们不仅推动了地源热泵在供暖和制冷领域的应用,也促进了相关技术和产业的进步和创新。政府通过出台相关政策和补贴措施,鼓励企业和个人采用热泵技术,提高能源利用效率,这不仅降低了地源热泵的安装和使用成本,也促进了相关产业链的发展和完善。

  • 广东欧科空调制冷有限公司 朱晓广:

    地源热泵的初投资一般较大,很多客户都不愿尝试,但相信在各种政策支持的大背景下,地源热泵系统肯定能迎来更好的市场机遇。

  • 深圳麦克维尔空调有限公司 黄珊:

    市场将明显扩大,同时也对设备厂家提出更多挑战,例如技术先进性、价格可竞争性等等。

相比于十年前,地源热泵在中国市场呈现出了哪些新特征?

  • 浙江盾安机电科技有限公司 柳玉春:

    从技术应用的角度来看,地源热泵技术已经变得更加成熟和普及。经过多年的研发和推广,这种技术不仅在大型商业建筑和公共设施中得到了广泛应用,也逐渐进入了普通家庭和小型商业场所。这意味着越来越多的消费者开始认识和接受地源热泵,将其作为实现节能和环保的重要选择。

    在政策扶持方面,政府对于可再生能源和环保技术的支持力度不断加大。税收优惠、补贴政策以及绿色建筑标准等举措的实施,都为地源热泵市场的发展提供了强大的动力。这些政策不仅降低了地源热泵的安装和使用成本,也提高了其在市场上的竞争力。

    从市场竞争的角度来看,地源热泵市场已经形成了较为完善的产业链和供应链体系。越来越多的企业开始涉足这一领域,推出了一系列具有创新性和竞争力的产品,随着市场竞争的加剧,企业也在不断提高产品质量和服务水平,以满足消费者的需求。

    总之,相比于十年前,地源热泵在中国市场呈现出了技术更成熟、政策更多扶持、产品性能更优化以及市场竞争更激烈等新特征,这些特征共同推动了地源热泵市场的快速发展和普及。

  • 广东欧科空调制冷有限公司 朱晓广:

    在我看来,地源热泵市场主要有以下几个新特征:新的技术突破、新的制造工艺生产能力、中国发展转向高质量水平发展模式、人民对低碳自然的生活追求更深。

  • 深圳麦克维尔空调有限公司 黄珊:

    主要呈现两大主要特征:一是,热源形式更丰富。从发展历程来看,十年前地源热泵在北方地区得到快速发展,但随着政策变化(例如地下水开采受到限制),相应热泵系统应用也受到较大影响。但随着市场不断发展,如今的热源形式变得更加丰富,例如北方地区对深层地热的梯级利用、长江中下游地区对地表水的应用,包括还有很多新的工业余热废热应用等等。二是,热水应用温度更宽广。例如,十年前水(地)源热泵产品主要还是用于民生采暖,但现在借助国家取代锅炉等政策实施,越来越多的工艺用热水也开始改用热泵系统,水温范围变得更加宽广,从原来的40~60℃拓展至90℃甚至更高。

从产品技术和市场应用的角度来看,发生了哪些变化?

  • 浙江盾安机电科技有限公司 柳玉春:

    从产品和技术的角度来看,近年来地源热泵在产品和技术方面均取得了显著的进步和创新,这些变化不仅提高了热泵系统的性能和效率,还推动了其在更广泛领域的应用和发展。在产品设计方面,地源热泵机组采用了模块化设计,各模块单元可以自由组合,这大大增加了系统的灵活性和可定制性。在技术创新方面,地源热泵机组核心部件压缩机更加丰富、更成熟,高效涡旋式压缩机,提高了能效比和运行范围;变频变Vi螺杆热泵压缩机,使得制冷和制热性能兼顾,单机容量也更大;离心热泵可以满足更大冷热量需求的工业场景应用,同时具有更高的能效。

    从市场应用的角度来看,地源热泵在市场呈现出应用领域拓宽、智能化融合的趋势。地源热泵机组传统的应用领域主要集中在大型商业建筑、公共设施和挥着越来越大的价值,热泵技术可有效回收余热,实现资源的最大化利用,也为行业带来了更多的机遇。地源热泵正逐渐与智能化、互联网等技术进行融合。现代的地源热泵系统不仅具备高效的制热和制冷功能,还能通过智能控制系统实现远程监控、故障诊断和自动调节等功能。用户可以通过手机或电脑等终端设备随时了解系统的运行状态,并进行相应的操作和调整。这种智能化趋势不仅提高了系统的使用便捷性,也提升了用户体验。

    从市场竞争的角度来看,地源热泵行业正面临着日益激烈的市场竞争。越来越多的企业开始涉足这一领域,推出各种创新产品和服务。为了在市场中脱颖而出,企业需要不断提升自身的技术实力和服务水平,以满足客户的需求并提供更好的解决方案。

  • 广东欧科空调制冷有限公司 朱晓广:

    一方面新型换热器的使用、高效压缩机的研发,控制系统的智能化结合云端计算的能力,使机组能效更高,系统更稳定。另一方面市场环境的改变,人民追求的发展以及地源热泵系统的相关标准出台,各种地源热泵系统的成功案例,充分证明地源热泵是一种能很好满足需求的产品。

  • 深圳麦克维尔空调有限公司 黄珊:

    随着热源形式丰富、温度范围更加宽广,从产品和技术的角度来看,这也带给企业不小的发展挑战,需要品牌根据市场需求对产品不断进行更新迭代。例如,为了满足热源水温的变化,产品需要考虑油冷却系统设计的变化;为了满足热水温度的拓展,产品会从原来的单一系统变为覆叠系统等等。

对于新的机遇将如何布局?

  • 浙江盾安机电科技有限公司 柳玉春:

    盾安中央空调在地源热泵的技术研发上投入了大量资源,不断优化产品设计,提升能效比,确保产品在性能上达到行业领先水平,开发了变频变Vi螺杆式地源热泵机组,轻松实现一级能效,产品在医院、学校、大型公建、矿井乏风余热利用等领域树立了大量样版工程。

  • 广东欧科空调制冷有限公司 朱晓广:

    EK作为行业内的空调专家,一直都在地源热泵的产品上推陈出新。近两年我们推出了螺杆式水(地)源热泵机组MARS starⅡ系列。MARS starⅡ系列高效满液式螺杆式水(地)源热泵机组秉承欧洲领先螺杆式水(地)源热泵机组设计精髓,汇集EK空调半个多世纪的潜心设计热泵机组的系统匹配和制造的科技成果。具有运行高效,系统安全可靠,节能环保等特点,可提供45~65℃热水,满足不同场所需求,目前已成为众多大中型工业建筑和公共建筑节能中央空调系统的首选。

  • 深圳麦克维尔空调有限公司 黄珊:

    麦克维尔在水(地)源热泵产品方面不断加码:一是温度提升,麦克维尔发布了高温螺杆热泵产品,满足多样化的热水应用需求;二是发布了容量更大的双级压缩离心热泵产品,可以适用于大型能源站项目需求,并都取得了不错的成绩。此外,麦克维尔亦是自主研发了全新的家用地源中央空调产品A+GEO系列,从工业到家用,全方面、多层次满足市场需求。

如何看待地源热泵未来 5 年的走势?

  • 浙江盾安机电科技有限公司 柳玉春:

    对于地源热泵未来5年的走势,我们持积极乐观的态度,随着城市化进程的加快和人们对生活品质要求的提高,建筑领域的节能减排和舒适度要求将进一步提升,为地源热泵市场提供了广阔的发展空间。盾安中央空调将继续围绕产品能效提升、有效控制成本、提供差异化的解决方案,重点开拓煤矿、钢铁厂、油田、电厂等领域的余热回收地源热泵机组市场。

  • 广东欧科空调制冷有限公司 朱晓广:

    根据《“十四五”建筑节能与绿色建筑发展规划》,“十四五”期间将新增地热能建筑应用面积1亿平方米,平均每年有2000万平方米的新增需求。从装机容量规模来看,过去20多年,中国地源热泵呈现高速发展态势。因此,可以说未来地源热泵行业将会保持快速增长趋势,总量持续增长,技术含量不断提高,热源类型不断增加,产业规模持续扩大。EK作为行业的重要一员,将持续在地源热泵技术和市场营销上不断投入,为客户和市场提供更好的产品、服务和价值。

  • 深圳麦克维尔空调有限公司 黄珊:

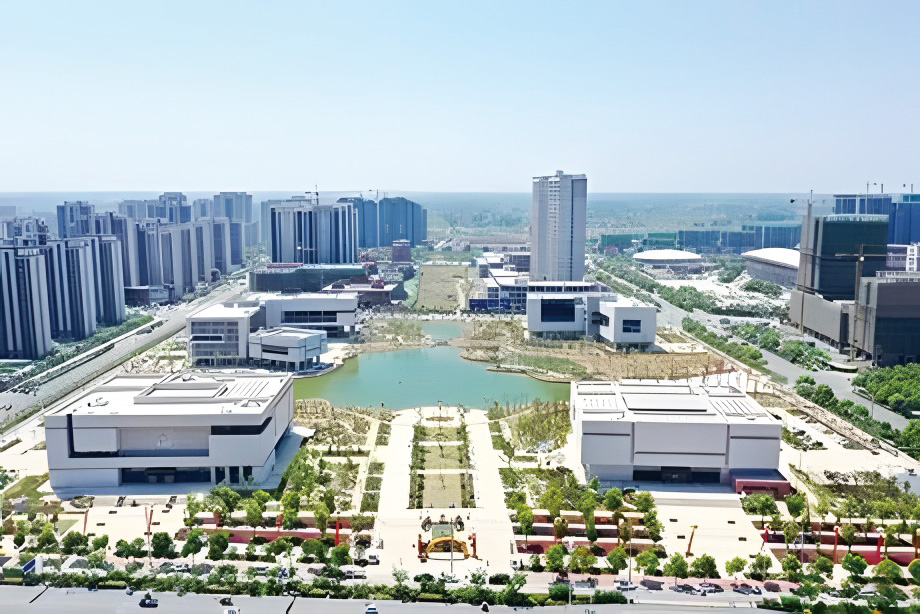

    一直以来,麦克维尔都十分重视地源热泵产品的研发,先后参与、起草了多项水(地)源热泵国标包含产品、能效、设计安装等,技术实力获得行业权威机构认可,并树立了南京江北新区研创园绿色能源项目、香港启德急症医院、隆基光伏组件产业园等众多标杆项目。显然,未来5年热泵市场将会持续繁荣发展,具有较大的增量,而麦克维尔也将会紧跟市场需求变化,不断拓展新的应用领域、丰富热泵产品,在节能减排的热泵浪潮中把握市场发展密码,抢得先机,占据更多的市场份额。

产品巡展
格力中央空调

LHVP系列永磁同步变频螺杆式水(地)源热泵

LHVP系列永磁同步变频螺杆式水(地)源热泵

【产品亮点】
专为提高效率和减少运行成本而设计,采用自主研发的永磁同步变频热泵螺杆压缩机、降膜式蒸发器、内嵌油分式壳管冷凝器,环保冷媒R134a;
全系列产品均为一级能效,具有超高的可靠性,保证机组长期稳定运行,高效节能;
机组允许利用的冷热源不限于地下水,也可以使用温度合适的地表水、土壤、生活废水、工业废水及各种余热排水;
可广泛应用于各类办公楼宇、医院、学校、商场、住宅小区及生产工艺流程。

格力中央空调

LSH系列水源热泵螺杆机组

LSH系列水源热泵螺杆机组

【产品亮点】
采用满液式蒸发器,蒸发器中制冷剂分布均匀,温度场优化,提高机组的蒸发温度,换热器采用高效换热管进一步降低了传热热阻,换热效率高;
通过与专用螺杆压缩机的搭配,提升了机组的制冷量和能效比,获得中国产品节能认证;
热回收时利用制冷产生的余热制取热水,能源利用效率高,减少了能源消耗和对环境的热污染;
热回收器内采用高品质换热铜管,抗腐蚀性能强,保证生活热水的清洁卫生;
供热时无需锅炉,制冷时无需冷却塔,冷热源不限于地下水,也可使用温度合适的地表水、土壤源、生活废水、工业废水及各种余热排水。

海信中央空调

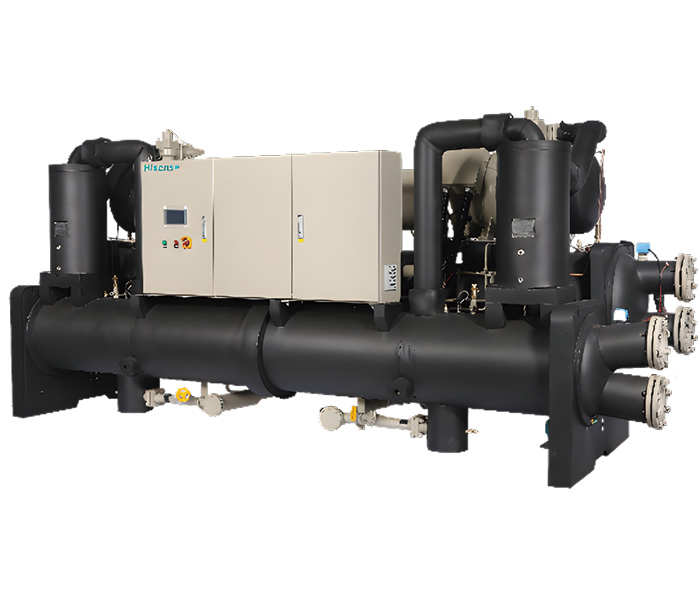

高温螺杆式水源热泵机组

高温螺杆式水源热泵机组

【产品亮点】
海信高温热泵机组集多种创新技术于一身。搭载新型超高温热泵压缩机,突破传统热泵制热极限,优化电气和润滑系统,制热温度最高可达120℃,可制取高温热水和微压蒸汽;考虑到工业用热和清洁能源场景的特点,海信高温热泵机组在产品系统、零部件方面均采用工业级设计,并搭配多重保护技术,确保机组全生命周期可靠稳定运行,同时,该产品进行了多工况深化设计,热源侧温度应用范围达10~90℃,可充分利用水源、地源、工业废热、工艺余热等各类能源方式。

开利空调

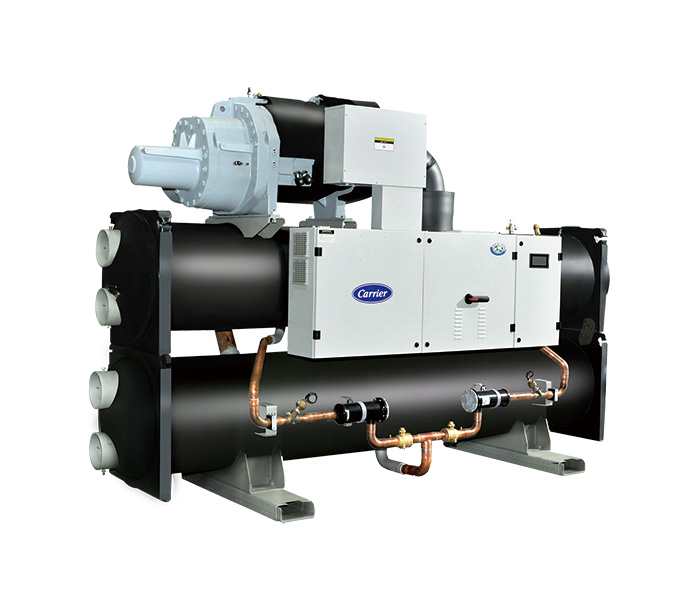

61XW螺杆式水源热泵机组

61XW螺杆式水源热泵机组

【产品亮点】
机组采用环境平衡R134a制冷剂,高效直驱螺杆压缩机及高效满液式蒸发器,配备全新Carrier® SmartVuTM智能控制系统,精确动态控制,优化系统运行,提升机组效率,全年综合能效ACOP达6.4,超越国家一级能效。50-63℃多温度应用,满足不同场合不同客户需求。可充分利用土壤、地下水、地表水、中水、污水等多种低位热源,实现夏季制冷、冬季制热,无需配置锅炉,避免污染,环境效应显著,比传统的空气源热泵能耗低近30%,比电供暖能耗低近70%。

麦克维尔

WPSV变频螺杆热泵机组

WPSV变频螺杆热泵机组

【产品亮点】
采用变频热泵压缩机,最高出水温度可实现65℃;搭配先进的机载变频驱动技术,在满负荷及部分负荷下都具体较高的效率;变频柜启动电流低,对电网无冲击。机组单机制热量可达4.9MW,制热ACOP高达6.9,同时机组具有制冷/制热/热回收多种运行模式,广泛应用于集中能源站,中药/酿酒/汽车等工业供热,化工等工艺流程冷却等领域。

麦克维尔

WPS螺杆式高温热泵机组

WPS螺杆式高温热泵机组

【产品亮点】
采用高温水源热泵专用的压缩机、特殊设计的换热容器以及高牌号润滑油,可利用源侧进水8°C-45°C的低品位能源,制取85°C以上的高温热水,用于工业用高温热水需求或可直接替换燃煤燃气锅炉,绿色环保,广泛应用于芯片、电镀线路板、能源站集中供热、医院等行业。机组对应的制热量范围为400~2500kW,结构设计上采用整体落地底座,降低压缩机高度,吸排气管道无应力安装,减少对压缩机造成额外应力,有效预防机组振动。

盾安中央空调

安润i-Dream水冷螺杆式水(地)源热泵机组

安润i-Dream水冷螺杆式水(地)源热泵机组

【产品亮点】
水(地)源热泵机组以地下水、土壤、河水、湖水等地下浅层地能为主要能源,电能为辅助能源,通过先进的水源热泵中央空调系统,将取之不尽、常年保持在低温度范围内的地能资源发开利用,使之成为可利用的高位能,满足楼宇夏季供冷、冬季供暖的需求。机组的使用不受环境和气候的影响,运行稳定,是一种利用可再生资源,高效节能、健康无污染的新型热泵空调系统。可广泛使用于宾馆、医院、影剧院、体育馆、娱乐中心、商业大厦、写字楼、工矿企业等场所为中央空调系统提供冷(热)水。同时,机组还可以回收制冷运行时的冷凝废热,经济地制取人们所需热水,提高人类生活品质。

EK 中央空调

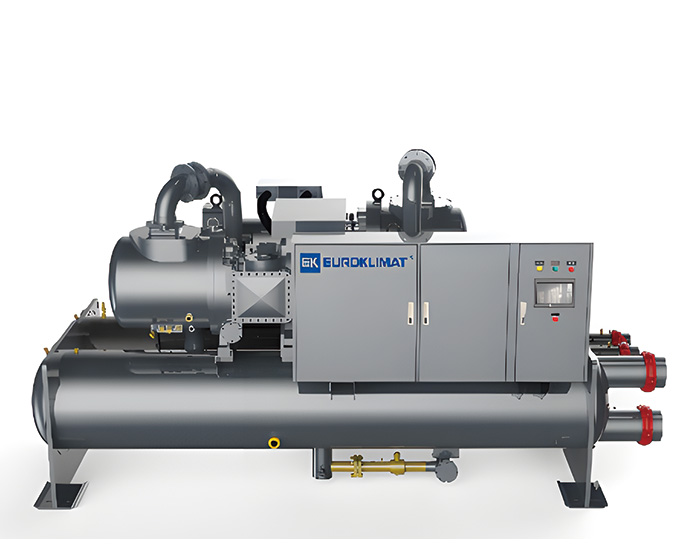

MARS starⅡ系列 高效满液式螺杆式水(地)源热泵机组

MARS starⅡ系列 高效满液式螺杆式水(地)源热泵机组

【产品亮点】
采用EK高效半封闭低噪单螺杆压缩机、R134a环保制冷剂、高效满液式蒸发技术、高效的冷凝技术,三重高效回油技术,辅以EK尖端的AI微电脑控制技术于一身,冷量范围广,从91RT到950RT均可满足,ACOP最高甚至可达到6.62,全系列机组远超国家一级能效标准,包含水环工况和地埋管工况应用。具有运行高效,系统安全可靠,节能环保等特点,可提供45~65℃热水,满足不同场所需求。

国祥空调

螺杆/热回收型螺杆水(地)源热泵机组

螺杆/热回收型螺杆水(地)源热泵机组

【产品亮点】
高效节能,采用水冷满采用水(地)源热泵专用高效螺杆式压缩机,机组能效高达6.2;
高效满液式蒸发器设计,总传热系数为干式蒸发器的三倍以上机组能效比可提高12%;
机组可根据空调水温度变化采用模糊控制原理无级调整压缩机容量,以匹配实际空调负载,部分负荷性能系数更高;
品质可靠,完善的控制系统保护,对高低压、排气温度、水温等进行实时监测控制,可确保机组的安全运行。

国祥空调

模块式涡旋水源热泵机组(环保型)

模块式涡旋水源热泵机组(环保型)

【产品亮点】
高效节能,机组采用最新高效全密闭式涡旋式压缩机,噪声低、振动小且能效比高;
智能控制,微电脑控制能自动感测空调系统负载大小,实现机组冷量与负荷的最佳匹配,最大限度地降低运行费用;
每个模块单元均有独立的制冷系统和控制保护系统,各单元模块以步进方式满足空调所需的负荷容量。

江森自控约克

螺杆式水源热泵机组YGWP系列

螺杆式水源热泵机组YGWP系列

【产品亮点】
机组采用高效、工业用、专为水/地源热泵开发的半封闭双螺杆压缩机,在100%-25%的负荷范围内进行连续调节,部分负荷效能大大提高;
采用高效降膜式蒸发器,大大提高机组效率,COP值居行业前列;
制冷剂为R134a环保冷媒,优质可靠,能效比极高,寿命长,可以提供60℃的高温热水;
维护简单,费用低廉:整装式机组设计紧凑,占地空间减少,大大节省用户安装成本。

江森自控约克

YCWF R410A户式水冷冷水机组及水地源冷水/热泵机组

YCWF R410A户式水冷冷水机组及水地源冷水/热泵机组

【产品亮点】
稳定可靠:利用水地源换热,系统不受环境温度影响;低温制热,高温制冷空调容量不衰减,主机冬季不除霜;夏季无过热停机,机组全年保持高能效;
应用灵活:可连接多种末端系统,如风机盘管、地暖、散热器等,为客户提供更多选择,一机多用,多功能机可满足空调、采暖、热水三个维度的需求;
模块化设计:采用模块化设计,有利于系统的自由扩容,便于安装运输,便于分期投资,模块拼接机组总数最高达8台;
绿色环保:采用R410A环保冷媒。

思科空调

满液式螺杆水源热泵机组

满液式螺杆水源热泵机组

【产品亮点】
满液式螺杆水源热泵机组包括水源热泵和地源热泵,是一种利用地下水、土壤或地表水等地下浅层地能资源的冷热源兼用型的高效节能空调系统。机组利用地下水和土壤温度相对稳定的特点,通过地下水或深埋土壤的管路系统进行热量交换,实现低位热能向高位热能的转移。冬季时将从水源中吸取的低品位热量转移到室内,实现对房间供暖;
夏季时则从室内取出热量,释放到水源,实现对房间的制冷。适用于宾馆、医院、影剧院、办公楼、商场、学校得过空调场所,也可为纺织、化工、核电、食品、电子工业等部门提供工艺用冷(热)水。

思科空调

离心式水源热泵

离心式水源热泵

【产品亮点】
思科新一代降膜式水源热泵机组,是由离心式压缩机、降膜式蒸发器、壳管式冷凝器、节流机构自控元件等组成,产品按照ISO9000质量体系、以及严格的压力容器规范与制冷设备安全标准设计生产。是一种利用地下水、土壤或地表水等地下浅层地能资源的冷热源兼用型的高效节能空调系统。机组利用地下水和土壤温度相对稳定的特点,通过地下水或深埋土壤的管路系统进行热量交换,实现低位热能向高位热能的转移。冬季时将从水源中吸取的低品位热量转移到室内,实现对房间供暖;夏季时则从室内取出热量,释放到水源,实现对房间的制冷。

克莱门特

FOCSWATER.E-HL高效型满液式水地源热泵机组

FOCSWATER.E-HL高效型满液式水地源热泵机组

【产品亮点】
该机组冷热量范围60RT~500RT,包括22个型号。采用高效压缩机,搭配满液式蒸发器,节能效果显著,可以达到国家一级能效。同时可以提供变频机组,尤其适用于负荷变化比较大的场合。通过回收水地源侧的热量,制取最高50℃的热水,保证集中供暖系统的整体节能效果,助力双碳目标实现。

克莱门特

PSRHH.H-T高温水源热泵机组

PSRHH.H-T高温水源热泵机组

【产品亮点】
克莱门特深耕水地源热泵数十年,一直拥有完善的水地源热泵产品阵容,其中包括出水温度最高80℃的高温水源热泵机组。随着近两年工业碳达峰行动的实施,工业领域高温热泵作为促进工业领域用能从化石能源转变为清洁能源的重要产品而广受关注。克莱门特积极响应,并进一步完善了PSRHH.H-T高温水源热泵机组阵容,将出水温度拓展到最高120℃,适用于有余热可供回收同时又有高温热水需求的工艺应用,包括食品、化工、医药等行业。

台佳

一体式超高效中深层热泵机组

一体式超高效中深层热泵机组

【产品亮点】
该机组为一体化解决方案,机组集高温水地源热泵主机、水力模块、智慧控制模块等于一体。并采用中深层地热能清洁供热技术,通过取热不取水方式采集地下2000~3000米深处的70℃至120℃地热能,输入至专用热泵机组向建筑物供热,能够有效提升系统能效30%以上。此外,机组采用了制冷剂侧切换技术简化了水系统结构,制冷制热功能仅需通过4个制冷剂侧阀门的切换来实现,避免了源侧水对用户侧水系统的污染,同时机组运行维护更加便捷可靠。
